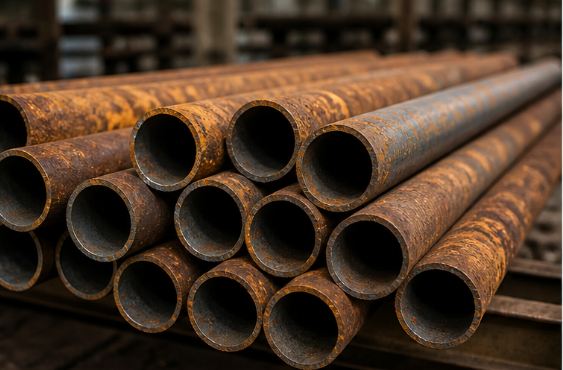

Почему на металлических трубах появляется ржавчина и почему ее важно удалять
Ржавчина – это оксид железа, который образуется при контакте металла с кислородом и влагой. Этот процесс называется коррозией, и он необратим: как только ржавчина появилась, она продолжает распространяться вглубь металла, постепенно разрушая его структуру.
Для производства ржавчина создает несколько конкретных проблем. Она снижает механическую прочность трубы: под слоем оксида металл теряет сечение и становится тоньше. Она мешает нанесению покрытия: краска или порошок не прилипают к рыхлому слою оксида и отслаиваются вместе с ним. Она создает трудности при сварке: ржавая поверхность дает нестабильный шов и ухудшает качество соединения. Удаление ржавчины – не косметическая процедура. Это технологическая операция, которая напрямую влияет на качество всего, что будет делаться с трубой дальше. От качества очистки зависит ресурс покрытия, прочность сварного шва и долговечность всей конструкции.
Особо стоит отметить трубы, которые хранились на открытых складах или перевозились во влажных условиях. На таких трубах ржавчина нередко неравномерная: одни участки поражены сильно, другие имеют только поверхностный налет. Перед очисткой важно осмотреть всю партию, а не только несколько труб на выборку.
Как оценить состояние поверхности трубы перед очисткой
Поверхностная ржавчина, плотные окислы и выраженная коррозия
Прежде чем выбрать метод очистки, нужно оценить, с чем именно предстоит работать. Степень поражения определяет как выбор метода, так и требуемый результат.
По международному стандарту ISO 8501 стальные поверхности делят на несколько исходных состояний. Состояние A – поверхность покрыта плотной прокатной окалиной, ржавчины почти нет. Состояние B – прокатная окалина начала отслаиваться, на поверхности есть ржавчина. Состояние C – окалина отслоилась или может быть удалена соскабливанием, видна выраженная ржавчина. Состояние D – прокатная окалина полностью отслоилась, поверхность покрыта общей ржавчиной.
Это важно по практической причине: метод очистки и требуемая степень обработки зависят от исходного состояния трубы. Поверхностная ржавчина убирается быстрее и требует меньше усилий. Выраженная коррозия требует более агрессивного подхода и последующего контроля результата.
Способы удаления ржавчины с металлических труб
Механическая очистка
Механическая очистка – наиболее распространенный метод в производстве. Инструмент физически снимает слой ржавчины, окалины и загрязнений с поверхности трубы. Результат сразу виден и контролируется визуально, что делает этот метод удобным для серийной работы.
Основные инструменты механической очистки:
- станки для бесцентрового шлифования труб, которые равномерно снимают ржавчину по всей наружной поверхности за один проход, дают стабильный результат в серии;
- угловые шлифмашины с абразивными кругами или щетками для локальных участков и единичных труб;
- проволочные щетки на ручном или электроинструменте для легкой поверхностной ржавчины и подготовительной работы.
При станочной обработке результат одинаковый на каждой трубе из партии, что особенно важно перед покраской или нанесением покрытия.
Химическая обработка
Химическая обработка основана на реакции кислоты или специального состава с оксидами железа. Ржавчина растворяется или преобразуется в нейтральное соединение.
Кислотное травление – погружение трубы в раствор соляной или серной кислоты. Эффективно при сильном поражении коррозией, в том числе при наличии плотной окалины. После травления поверхность обязательно нейтрализуют и промывают, иначе остатки кислоты продолжают разрушать металл даже под нанесенным покрытием.
Преобразователи ржавчины – составы на основе фосфорной кислоты или других реагентов. Они вступают в реакцию с оксидами железа и превращают их в стабильные соединения. Преобразователь наносят на ржавую поверхность, выдерживают необходимое время и затем убирают остатки. Метод удобен там, где полное механическое удаление ржавчины затруднено или нецелесообразно.
Электрохимические и профессиональные методы
Электрохимическая очистка используется в специализированном производстве. Труба помещается в электролит, через который пропускают ток. Ржавчина переходит в раствор. Метод дает хороший результат, но требует специального оборудования и подходит больше для ответственных деталей, а не для массовой обработки.
Абразивоструйная обработка – дробемет или пескоструй. Абразив под высоким давлением снимает ржавчину, окалину и загрязнения, одновременно формируя шероховатость поверхности для лучшей адгезии покрытия. Дает степень Sa2,5 по ISO 8501 и используется там, где требуется высокая степень очистки перед нанесением антикоррозионного покрытия. Для тонкостенных труб применяют с осторожностью: интенсивная дробь может деформировать металл.

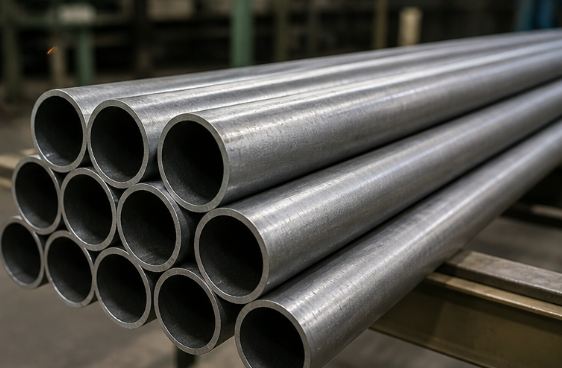

Подготовка поверхности трубы после удаления ржавчины
Очистка от остатков загрязнений
После механической или химической обработки на трубе остаются продукты реакции, абразивная пыль, остатки реагентов и металлическая взвесь. Их нужно убрать до следующего этапа, иначе они попадают под покрытие и снижают адгезию.
После механической обработки трубу продувают сжатым воздухом или протирают. После химической обработки обязательна промывка, затем нейтрализация, затем повторная промывка до чистоты. Пропуск промывки после химии – одна из самых частых ошибок, которая проявляется уже через несколько месяцев эксплуатации изделия.
Обезжиривание и подготовка под покрытие
Обезжиривание – обязательный этап перед любым покрытием. После очистки на поверхности трубы могут быть следы масла от инструмента, жир от рук оператора, смазочные материалы от станка. Покрытие не ляжет на жирную поверхность нормально: адгезия будет низкой, и покрытие быстро отслоится.
Обезжиривание делают растворителями или специальными составами. После него трубу не трогают голыми руками. Если между обезжириванием и нанесением покрытия прошло больше нескольких часов, особенно при высокой влажности, поверхность нужно проверить: металл начинает снова окисляться. При длительном хранении зачищенных труб их защищают антикоррозионной грунтовкой в тот же день.
Частые ошибки при очистке труб от ржавчины
Нам приходится видеть одни и те же ошибки, которые сводят на нет всю работу по очистке. Вот что встречается чаще всего:
- Неполное удаление ржавчины. На границах пораженных участков коррозия визуально не видна, но уже началась, и под покрытием она продолжит развиваться;
- Пропуск нейтрализации после химической обработки. Остатки кислоты продолжают взаимодействовать с металлом даже под покрытием.
- Долгий промежуток между очисткой и покрытием. Очищенная поверхность очень активна, и тонкий слой ржавчины появляется уже через 2-4 часа при высокой влажности.
- Нестабильный результат при ручной очистке: разные операторы работают по-разному, и качество обработки на одинаковых трубах может сильно различаться.
- Неправильный выбор метода под степень поражения. Ручная щетка не справляется с плотной окалиной, а агрессивные методы на слегка заржавевшей поверхности – это лишние затраты.
Для серийной работы правильное решение – станочная обработка с фиксированными параметрами. Это снижает зависимость от оператора и дает одинаковый результат на каждой трубе из партии.
Если на вашем участке стоит задача подготовить трубы к покраске или нанесению покрытия, мы готовы помочь с подбором оборудования. Расскажите о вашем диаметре трубы, степени поражения и объеме – и мы предложим решение и подготовим КП. Гарантию и сервисную поддержку обеспечиваем прямо на вашем производстве.
